主要技術參數 |
ZK5140 |
ZK5150 |

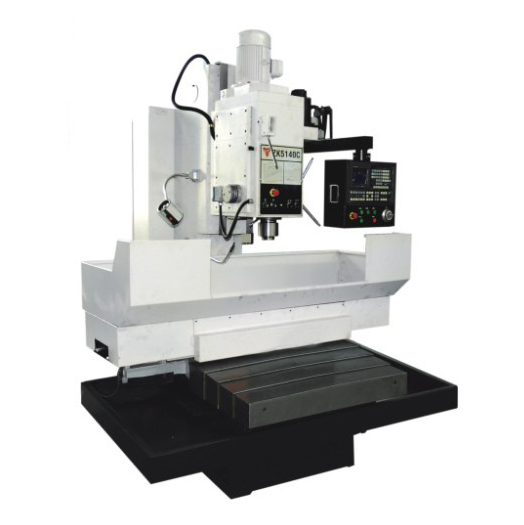

上海精圓達機床ZK5140/ZK5150立式數控鉆床工作面尺寸mm |
1000*545 |
1000*545 |
工作臺面積mm |
850*400 |
850*400 |
上海精圓達機床ZK5140/ZK5150立式數控鉆床最大鉆孔直徑mm |
φ40 |
φ50 |
上海精圓達機床ZK5140/ZK5150立式數控鉆床T型槽寬*槽寬mm |
18*3 |
18*3 |
主軸錐孔 |
Morse4# |
Morse5# |
主軸轉速/級數 r/min |
31.5-1400/12 |
31.5-1400/12 |
主電動機功率KW |
3 |
3 |
移動范圍mm |
850*400*240 |
850*400*240 |
上海精圓達機床ZK5140/ZK5150立式數控鉆床主軸箱行程(手動)mm |
360 |
360 |
主軸端面至工作臺面距離mm |
100-700 |
100-700 |
上海精圓達機床ZK5140/ZK5150立式數控鉆床主軸中心線至立柱導軌面距離 mm |
335 |
335 |
快速移動速度X/Y/Z m/min |
15/15/1.1 |
15/15/1.1 |
上海精圓達機床ZK5140/ZK5150立式數控鉆床數控系統CNC |
KND系統 |
KND系統 |
主軸最大扭矩 N.m |
350 |
350 |
上海精圓達機床ZK5140/ZK5150立式數控鉆床最大進給抗力 N |
10000 |
12000 |
上海精圓達機床ZK5140/ZK5150立式數控鉆床定位精度mm |
±0.025 |
±0.025 |
上海精圓達機床ZK5140/ZK5150立式數控鉆床重復定位精度mm |
±0.015 |
±0.015 |
機床重量(毛重/凈重) T |
2.7/3.3 |
2.6/3.1 |
機床外形尺寸(長*寬*高)mm |
1880*1590*2360 |
1880*1590*2360 |
包裝箱尺寸(長*寬*高)mm |
2360*2490*2580 |
2360*2490*2580 |
